Wo sie immer noch im Einsatz sind:

Bruncken-Motoren können bei fachgerechter Pflege lange betrieben werden

November 2010

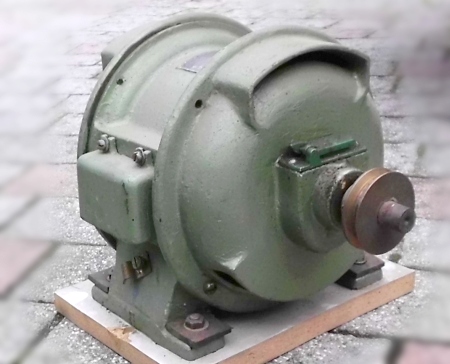

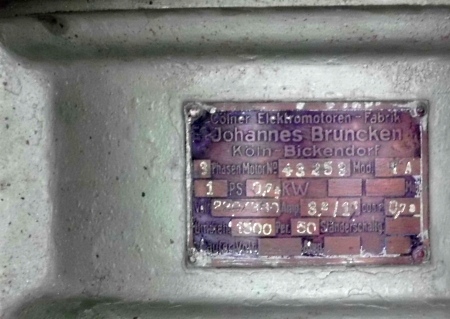

Klaus-Dieter Wolk wohnt in Achim-Badenermoor und hat nun aus seinem Elternhaus in Leverkusen den kleinen Bruncken-Motor mitgebracht. Der Motor wurde zuhause von seinem Vater benutzt, u. a. als Antrieb für eine Schleifscheibe.
Bild 1
Bild 2
HB, 14.11.2020

Mai 2008

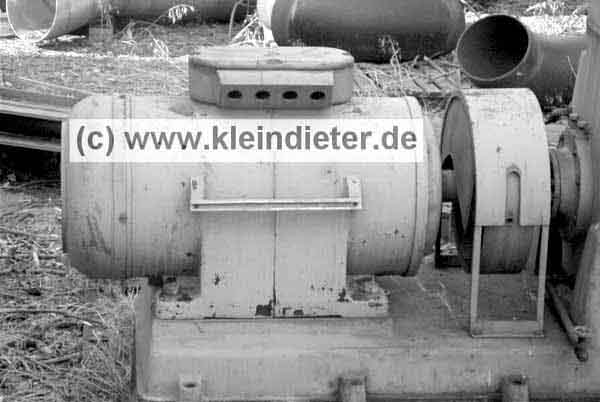

Herr Wiebe van der Wal hatte auf seinem großen Bauernhof in Hirzenhain in Nordhessen einen Doka-Motor im Einsatz, den er schon von seinem Vater übernommen hat.
Cölner Elektromotoren-Fabrik | Johannes Bruncken | Köln-Bickendorf | Doka-Motor SD No 27467 | 7,4 kW 10 PS 220/380 V 26/15 A | cos phi 0,87 50 Hz 1500 U/min | Jahr: 1925 Gewicht: ca. 145 kg
Wegen der zunehmenden Mechanisierung in der Landwirtschaft in den 1930er Jahren reichte der Lanz-Bulldog allein nicht mehr aus. Ein zusätzlicher E-Motor sollte beschafft werden und verschiedene Maschinen antreiben.
#### Auswahlkriterien
Auf dem Lande war die Stromversorgung noch allgemein schwach. In diesem Fall war die Trafostation über 4 km weit entfernt. Ein Motor mit Stern-Dreieck-Schaltung kam deshalb nicht infrage. Auch ein Motor mit offenen Schleifringen und Anlasswiderständen kam nicht in Betracht, denn der hätte die Kosten für die Gebäudeversicherung deutlich erhöht. Wegen der praktischen Vorteile (geschlossenes Gehäuse, 7-Stufen-Schalter auf dem Motorgehäuse) fiel die Wahl auf den damals recht teuren Bruncken-Doka-Motor.
Montiert auf einem hölzernen fahrbaren Untergestell mit zwei gusseisernen Rädern konnte der Motor von zwei Mann mittels einsteckbarer Holme zum Einsatzort gefahren werden. Am Einsatzort wurden zwei Eisenstangen zur Arretierung durch die Rohrfüße in den Boden getrieben. Die jeweilige Maschine wurde über einen langen breiten Flachriemen in Bewegung gesetzt.
#### Was der Motor alles antrieb:
- bei der Heuernte den Heuaufzug, der das Heu nach oben in die Scheune förderte
- die Förderanlage beim Einsilieren von Gras, um das Gras in die vier Hochsilos zu transportieren
- zweimal im Jahr die Jauchepumpe, die den 200 m³ Jauchekeller in mehreren Tagen leerte
- im Sommer und auch im Winter die große Kreissäge zum Sägen von Brennholz. Das Holz wurde vorwiegend für die Bereitung von Warmwasser für den Viehbetrieb und die eigene Metzgerei benötigt.
#### Motor im Ruhestand
So ging das jahrein jahraus ohne Probleme. Als nun der Betrieb in die Hände der nächsten Generation überging, kam der Bruncken-Doka-Motor in den Ruhestand, jedoch nicht zum Schrotthändler. Vielleicht wird er bald wieder eine Säge antreiben.

Juni 2006

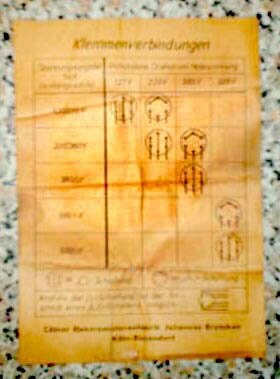

Ralf Brune aus Köln: Ich wohne schon Jahre im alten Krankenhaus in Köln-Worringen unterm Dach. (früher städt. Krankenhaus bis 1983) Im Keller habe ich 2 kleine Bruncken-Drehstromotore mit ungefähr 890 U/min,-siehe Schaltbild und einen Drehstrommotor mit ungefähr 1480 U-min.
Auf dem Speicher ist noch ein großer stillgelegter Aufzugmotor mit ungefähr 10 KW.
Es ist wirklich schade, das dieses Schmiermittel so extrem stinkt, je wärmer der Motor beim Betrieb wird.
Bild 1

Juni 2006

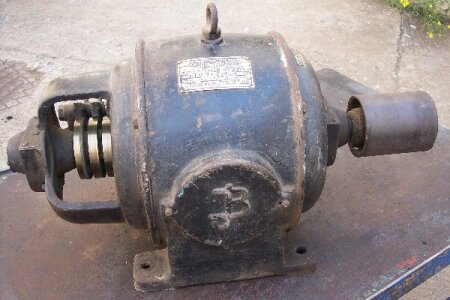

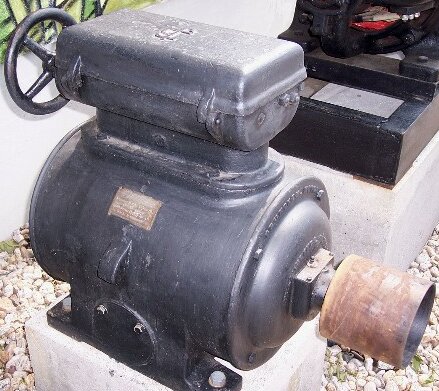

Durch Zufall auf diese Seite gestossen ist ein Verein in Leipzig, der sich mit der Geschichte des Elektromaschinenbaus befasst. Wir sammeln elektrische Maschinen, Geräte der Regel-, Steuer- und Messtechnik aber auch Dokumente und haben ein kleines Museum eingerichtet. Unter den ca. 1000 Exponaten befinden sich zwei Maschinen der Firma Johannes Bruncken. Ein 5,5 kW Doka-Motor aus dem Jahre 1923 und ein kleinerer 2,2 kW Schleifringläufer aus dem Jahre 1925.
Nur die alten Elektromaschinenbauer kennen noch den Doppel-Käfigläufer. Eine Schaltung mit Beschreibung habe ich in meinem Fachbuch aus meiner Lehrzeit gefunden. Es ist von Fritz Raskop „Das Elektromaschinenbauer-Handwerk“, Ausgabe 1948, Seite 244 bis 246. Sollten Sie dafür Interesse haben, würde ich Ihnen gern Kopien von diesen Seiten schicken.
#Das Elektromaschinenbauer-Handwerk# von Fritz Raskop Zweite Auflage 1948, Technischer Verlag Herbert Cram, Berlin.
Hans-Joachim Walter, Stellv. Vorsitzender
Interessengemeinschaft Historischer Elektromaschinenbau e.V.
Lützner Str. 188, 04179 Leipzig
Bild 1
Bild 2

Nov. 2005

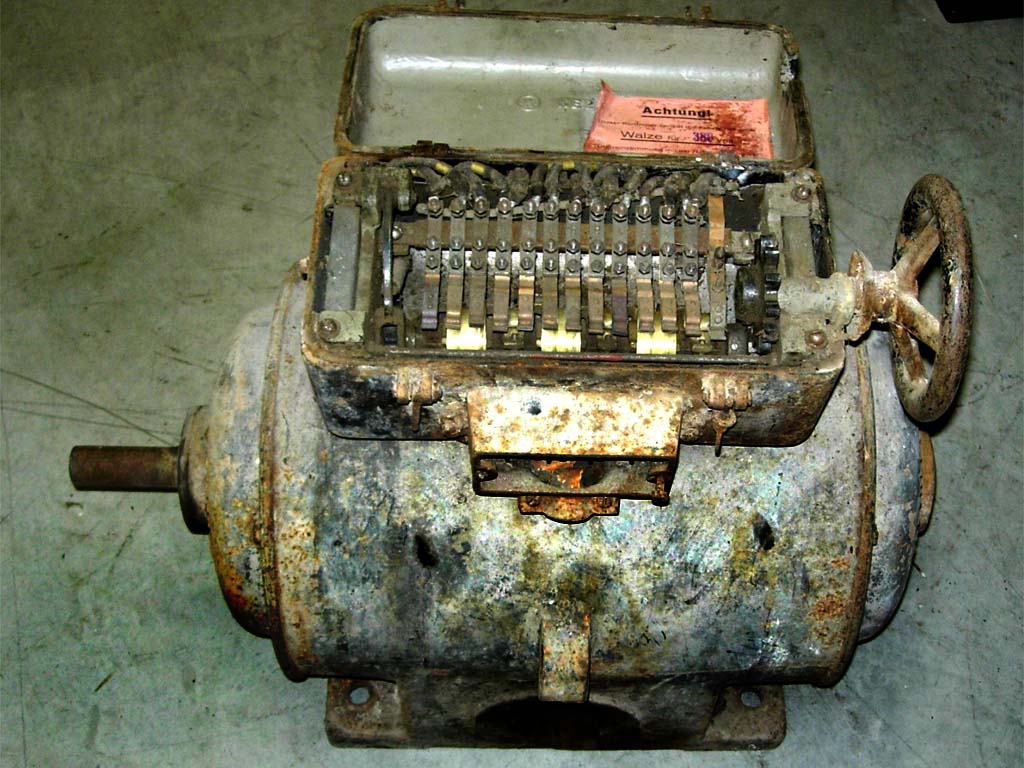

Sechs Kollegen der RWE Energie betreiben in Meerbusch eine elektrotechnische Sammlung. www.elektrothek-osterath.de

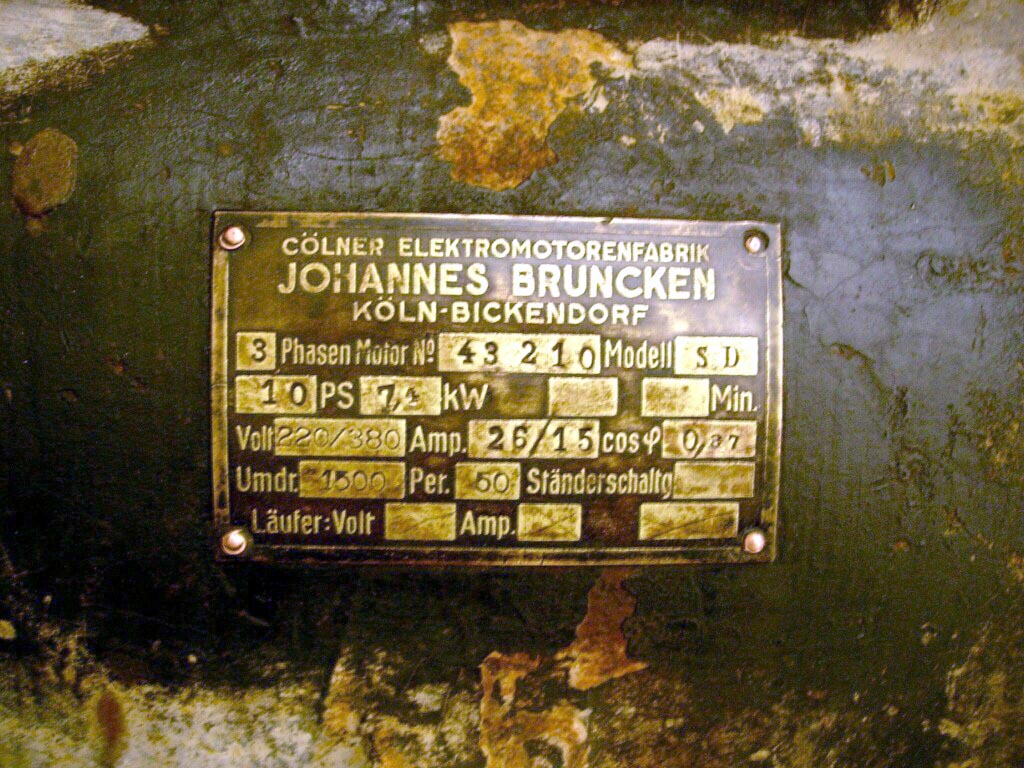

In der „Motorenecke“ wird in Kürze, nach der Überarbeitung, dieser Bruncken-Motor zu sehen sein.


Januar 2005
4 Aufzüge mit Bruncken Motoren in einem Mehrfamilienhaus in Heerlen, NL. Nach (!) Revision macht einer Lärm.
  Liftmotor in Heerlen, NL

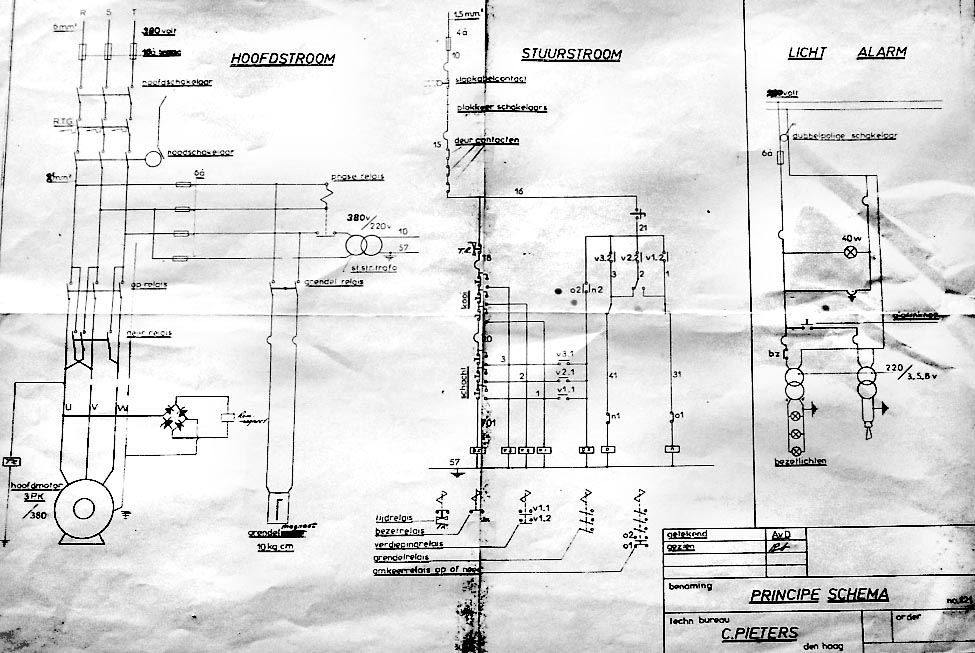

Aufzugsmotor Schaltplan

Juni 2004:
Im "Jop Zweers Ziekenhuis", dem Krankenhaus in Hardenberg NL, wird der Personenaufzug für die Küche modernisiert. Er ist seit 1971 das Jahr hindurch täglich 24 Stunden in Betrieb - außer an einem Tag im Jahr, an dem er zertifiziert wird. Es wird eine neue Aufzugsteuerung einschließlich Frequenzumrichter eingebaut. Die Isolation des alten Motors aus dem vorigen Jahrhundert wird den steilen Spannungsflanken und -Spitzen vermutlich nicht lange widerstehen können. Deshalb geht der alte Motor in den Ruhestand und wird durch einen modernen Typ ersetzt. Der bis jetzt verwendete Motor wurde mit einem aufgesetzten Gebläse mit separatem Motor "fremdbelüftet".
Gouke Dekker meldete die Daten des ausgebauten Motors:
Bruncken, Köln-Bickendorf
Aufzugmotor Nr. 1.9.894/1f, Type: W160MR 6/24 9
380 V, 9/11,5 A, 50 Hz, cos phi: 0,68
Anlaufstrom: 31/14 A
4,3 PS, 3,2 kW
180 Fahrten/std. AB 50 % ED
n syn: 1000/250 1/min - Mnenn: 3,08/ 3,08 mkp
n bei Last: 950/225 1/min - Mlast: 6,7/5,7 mkp
Läufer GD²: 0,31 kpm² - zul. Anlagen-GD²: 3,1 kpm²
Isol.-Klasse: E (VDE 0530) Schutzart: P2
Motorgewicht: 126 kg

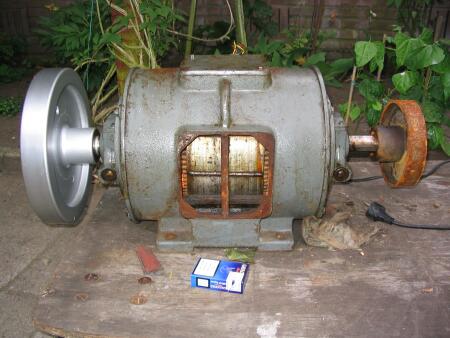

ausgebauter Aufzugsmotor

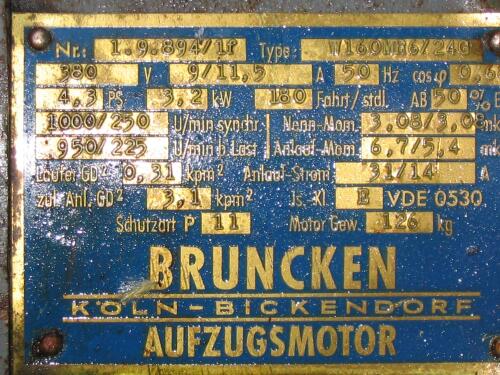

Typenschild Aufzugsmotor

Juni 2004
Soff-Elektronik
Zur Herstellung von (...Lebensmitteln? ...Gummi?) werden mehrere Innenmischer des Herstellers Werner u. Pfleiderer mit Bruncken Doka-Motoren angetrieben. Der Antriebsmotor des beladenen Mischers läuft schwer an. Um den Anlaufstrom zu begrenzen, wird die Drehzahl in mehreren Schritten erhöht. Vor ein paar Monaten hat die Fa. Soff-Elektronik aus (...Stadt?) das motorgetriebene Schrittschaltwerk mit einer speicher-programmierbaren Steuerung (SPS) versehen. Dadurch wird nun der automatische Hochlauf entlang einer Kennlinie erreicht.

Februar 2004:
Herr Theodorus Leonardus Broek berichtet: Im Braunkohle-Kraftwerk Weisweiler der RWE ist im Block B ein Personenaufzug in Betrieb, der noch mit einem Bruncken-Aufzugmotor ausgerüstet ist. Baujahr um 1960
Bruncken 3-Phasenmotor Nr. 244619
Typ: WN36AR 6/36
500 V AC 13,5 / 12,5 A
Nenndrehzahl: 920 / 140 1/min
Leistung: 6,9 kW

Juli 2003:
Ralf Gutbrod Ralf.Gutbrod@railion.com bietet einen Aufzugsmotor mit Getriebe und Rollensatz Bruncken Typ HN260BR4/16, 4kW. Nr. 273924.

Juli 2003:
Anonym, Frankfurt "Wir haben gerade einen Anwendungsfall mit einem Bruncken- Aufzugs Motor. Wir möchten gerne den Motor mit einem Frequenzumrichter (Rotorfluß- Regelung) betreiben..."
AntwortIn der Regel wird es Schwierigkeiten mit der Isolierung geben. Den Spannungsspitzen durch häufige und kurze Schaltzeiten der Umrichter halten Wicklungen aus dem letzten Jahrhundert nicht lange stand.

Mai 2003:
Andreas Härtner, Linck-HVT GmbH haertner@linck-hvt.com sucht Schaltpläne, Ansprechpartner
Problem: Kunde im ehem. Jugoslawien hat einen Bruncken-Motor an einem Sägegatter, Baujahr 1968
Doka-Motor D-Mot-Nr. 271 885
Typ: MSL 8
Leistung: 68 PS, 50 kW
Drehzahl: 740 1/min
50 Hz 220 V (??)

April 2003:
In einem Maschinenbaubetrieb in Bayern sind von Fa. Kleindienst Augsburg gelieferte Aufzuganlagen (vier große und eine kleine) mit Bruncken-Aufzugmotoren in Betrieb.
Leistung: 20 ... 30 PS
Gewicht: 250 ... 450 kg

Dezember 2002
Von einem niederländischen Reparaturbetrieb kam ein kurzer Bericht über einen defekten Bruncken-Liftmotor, der nun wohl in Haarlem wieder Dienst tut.
Bruncken V180LR6/24G
Leistung: 6,3 PS, 4,6 kW
Fahrten/Std.: 120
AB: 50% ED
Drehzahl: 1000 / 250 1/min synchr. Nennmom.: 4,52 / 4,52 mkp
950 / 225 1/min bei Last Anlaufmom.: 10,8 / 7,7 mkp
Läufer GD²: 0,70 kpm²
Anlaufstrom: 43 / 16 A
zul. Anl.-GD²: 4,5 kpm²
Isol.kl. E VDE0530
Schutzart: P11
Gewicht: 172 kg

Juli 2002
Auf der Seite http://www.tiger66.de/doka.htm Haben wir das schöne Schaltbild entdeckt.
Schaltbild

Juli 2002
Schmiedemeister H.-G. Suhr in Waddens treibt die Maschinen in seiner Werkstatt mit folgendem Bruncken-Motor mit Schleifringen an.
Cölner Elektromotorenwerk Johannes Bruncken, Cöln-Bickendorf
3 Phasen-Motor Nr. 10439
Modell D1, Baujahr 1920
Leistung - kW, 3 PS
220 / 380 Volt, 9 / 5,2 Amp.
cos φ 0,8 Per. 50
Umdreh. 1500
Rotorspannung 150 Volt

Juli 2002
Bei dem Landwirt Heinrich Würger, 27612 Schwegen, sind zwei Motoren einsatzbereit:
Cölner Elektromotorenfabrik Johannes Bruncken
ELDI-DOKA-Motor, Spezialmotor für die Landwirtschaft
Typ: LDJC
Leistung: 12,5 PS 9,2 kW
Drehzahl: 1470 1/min
Schutzart P33

Januar 2002
ElektroSchmidt in Minden/Westfalen zeigt auf seiner Homepage www.eschmidt.de einen Bruncken-Aufzugmotor
2 Drehzahlen: 1465 / 375 1/min
Leistung: 65 / 16,5 kW
Isolationsklasse F, Thermoschutz
Gewicht: 495 kg
Gesamtlänge: 135 cm
Inzwischen ist der Motor in einem Kaufhaus in Minden eingebaut.

Januar 2018
Sven Scheinert in Berlin Neukölln zeigt einen Bruncken-Aufzugmotor, der immer noch störungsfrei in einem Aufzug, Baujahr 1911 arbeitet.
Drehzahl: 700 1/min
Leistung: 5,15 kW
Anlauf Moment: 13,4 mkp
Anlauf Strom: 41 A
Schutzart P22
Gewicht: 110 kg
Das Wohn- und Geschäftshaus hat einen Lastenaufzug von Firma Albert Fesca & Co mit Trommelantrieb und Hebelsteuerung. Der Aufzug wurde 1974 generalüberholt und mit neuem Schaltschrank ausgestattet. Laut Seriennummer 289948 dürfte der Motor etwa aus dem Jahr 1967 stammen.

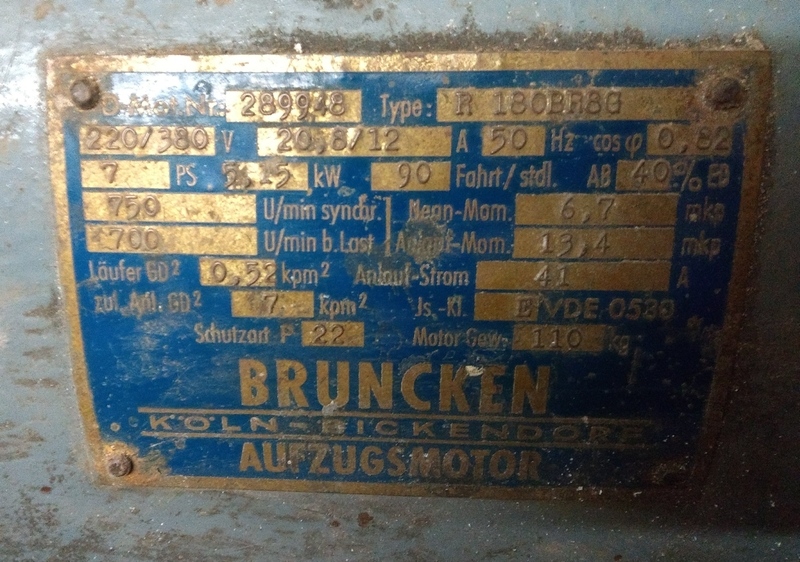

Aufzugsmotor Typenschild

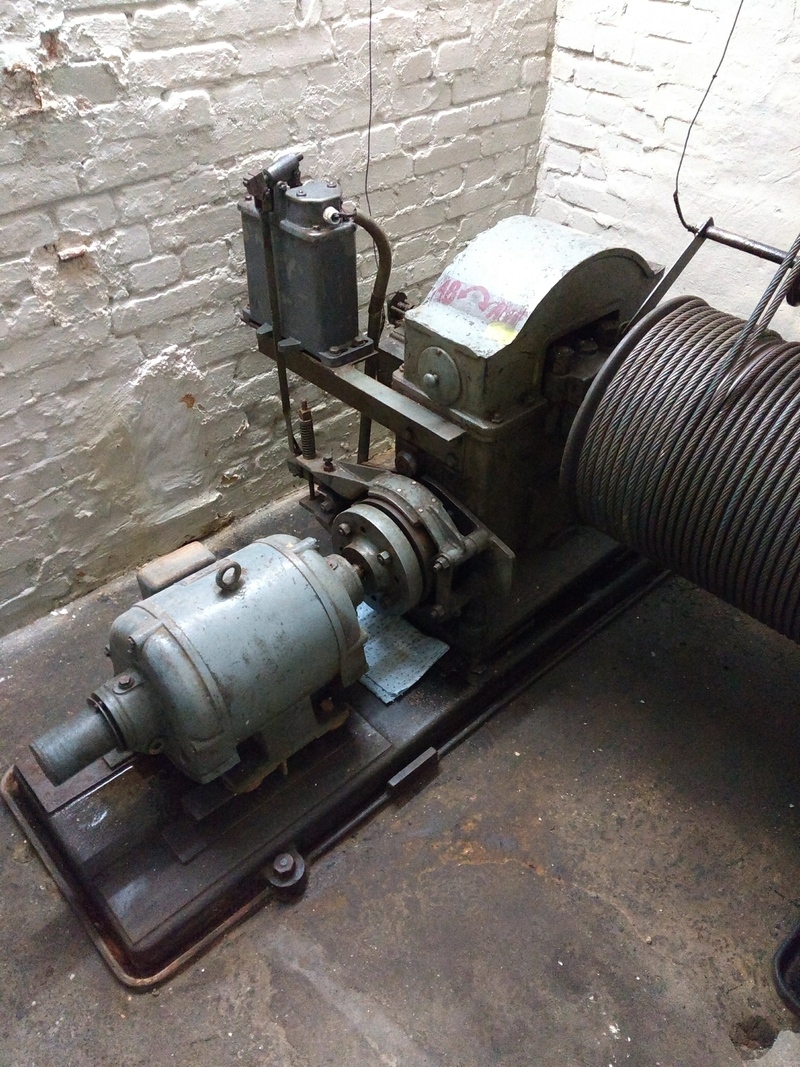

Aufzugsmotor Anordnung
Aufzugs-Bedienung

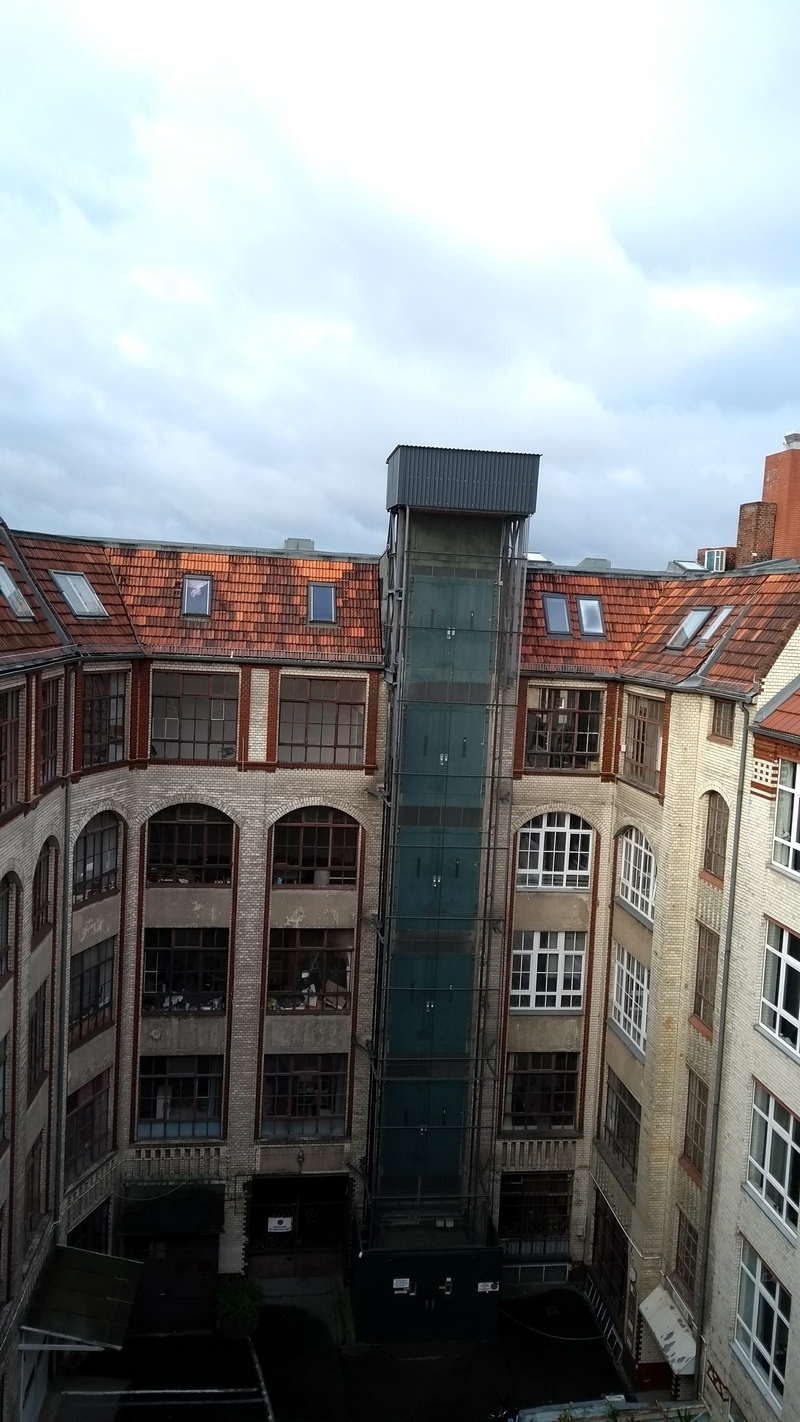

Aufzugslage Innenhof

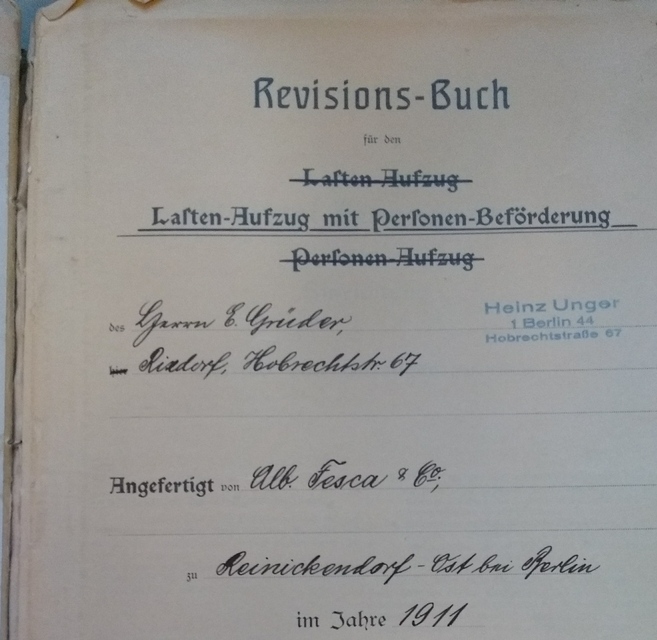

Aufzugs-Revisionsbuch von 1911

Zeichnungen und Dokumente

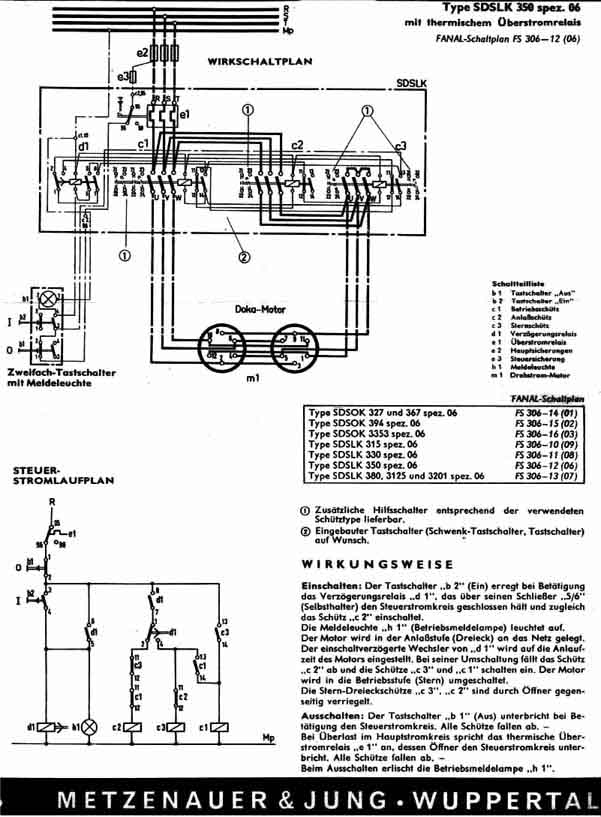

Fanal Schaltplan Metzenauer & Jung

Schaltplan 7-stufig von 1963 zum Ansehen / zum Drucken

Bruncken Urkunde der DLG
